ORBITAALIHITSAUS

Mitä on orbitaalihitsaus?

Orbitaalihitsaus on putkien automaattista tai mekaanista hitsausta paikoillaan siten, että elektrodi pyörii (kiertää radalla eli orbitilla) 360 astetta työkappaleen ympäri. Orbitaalihitsausta voidaan suorittaa putkille lisäaineen kanssa tai sulatushitsauksena ilman lisäainetta.

EDUT:

• Parempi nopeus ja prosessitehokkuus
• Hitsauksen laatu – tarkkuus ja yhdenmukaisuus
• Hitsauksen toistettavuus
• Hitsien puhtaus
• Monipuolisuus erikoissovelluksissa (kappaletta ei voida pyörittää, näkyvyys on huono tai kohde on vaikeasti saavutettavassa paikassa)
• Hitsausdokumentaatio ja -historia

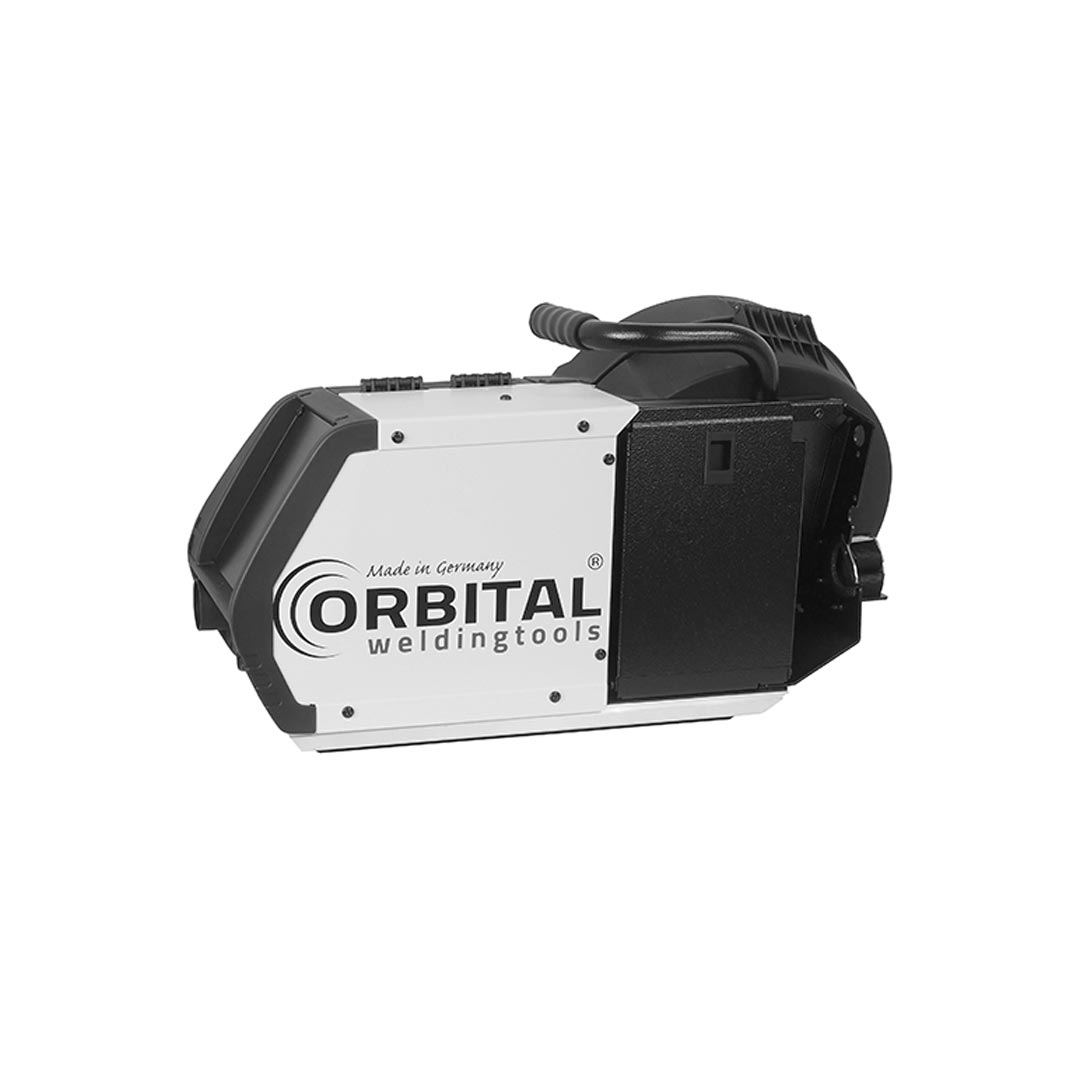

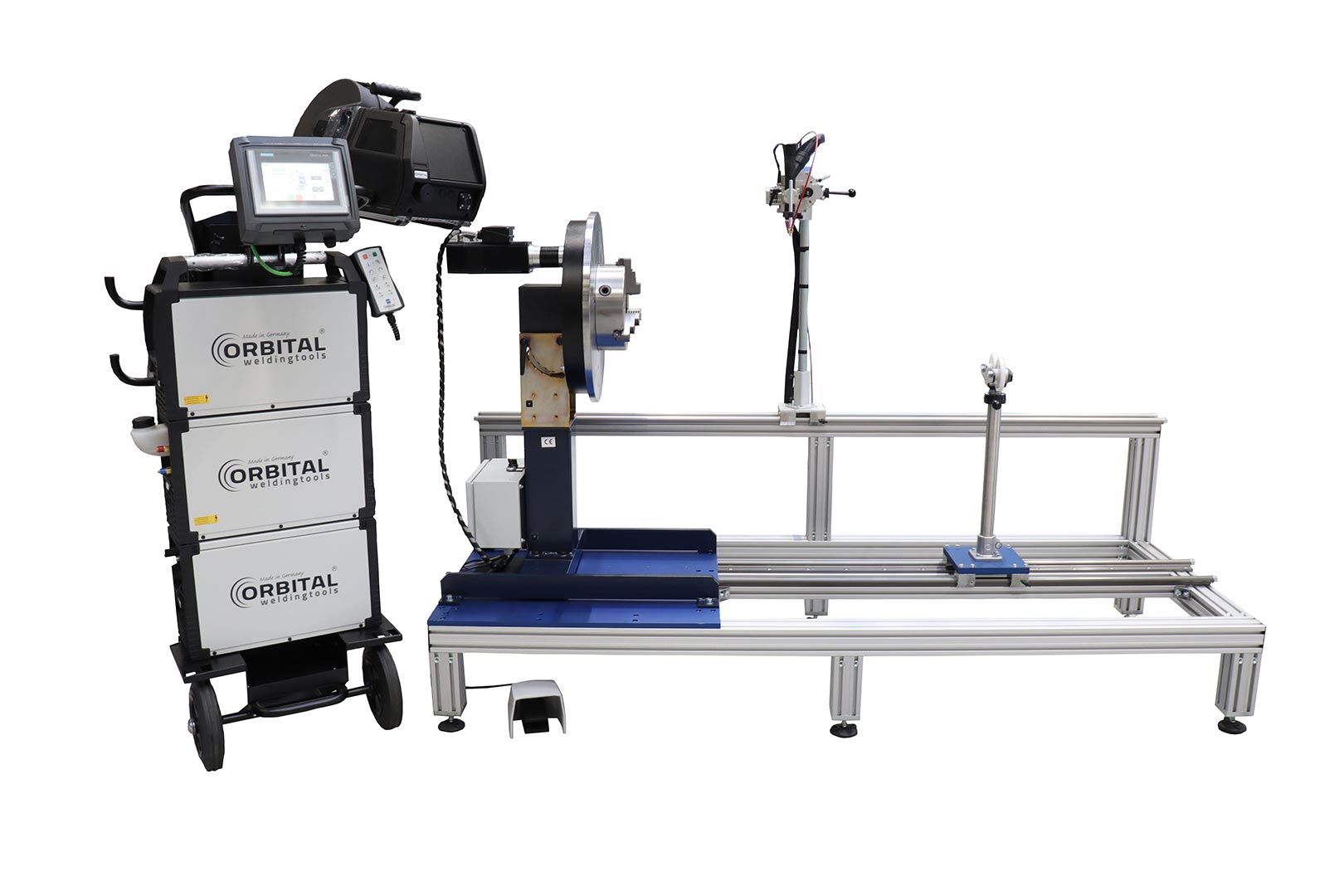

Virtalähteet

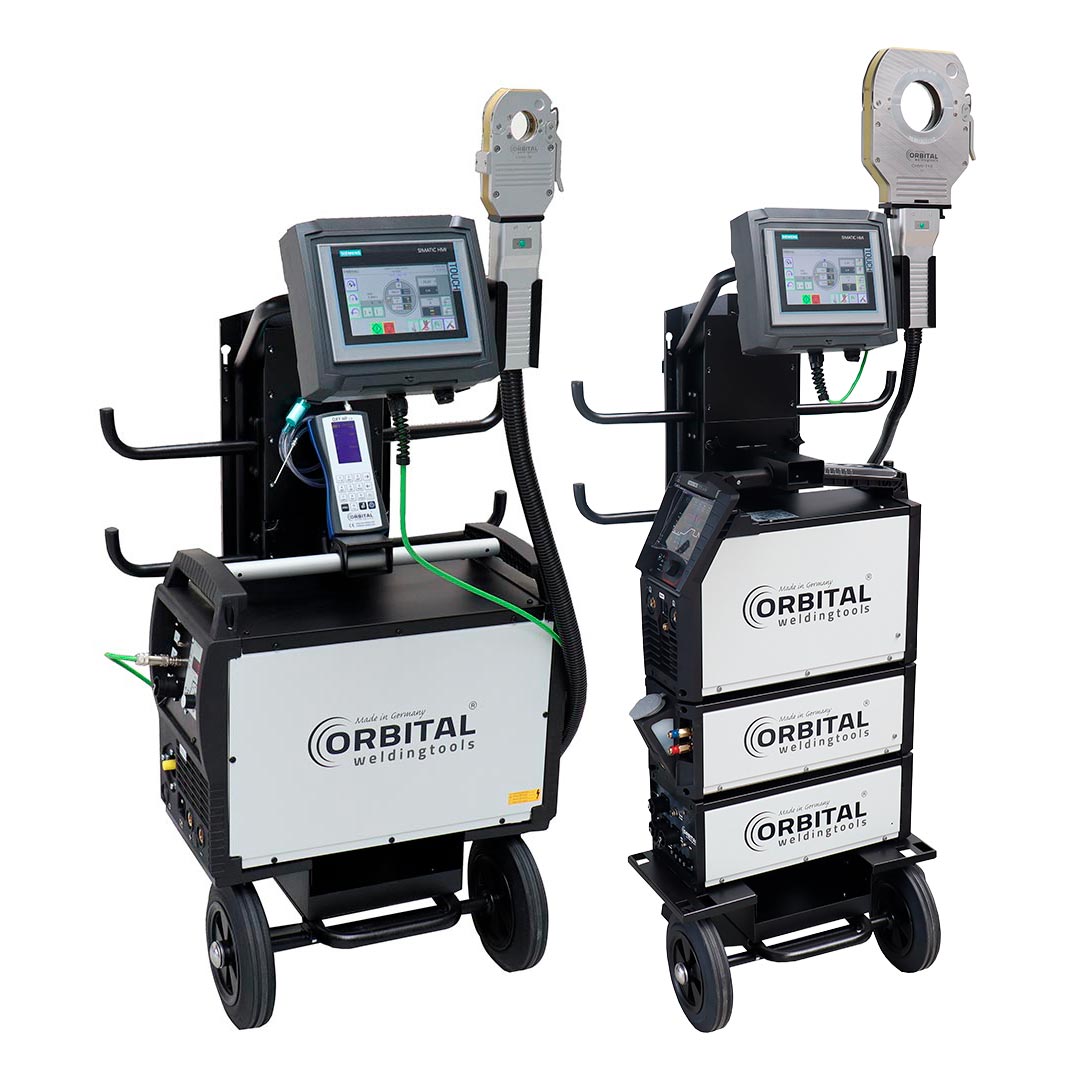

Virtalähteellä suoritetaan hitsauksen ohjelmointi. Se välittää hitsausnopeuden, virran voimakkuuden (ampeerit), esikaasutus-/jälkikaasutusajan ja muita tietoja hitsauspäälle. Virtalähde myös dokumentoi hitsit, tallentaa ohjelmat tulevaa käyttöä varten ja sisältää tulostimen dokumentointia varten jokaisen hitsauksen jälkeen.

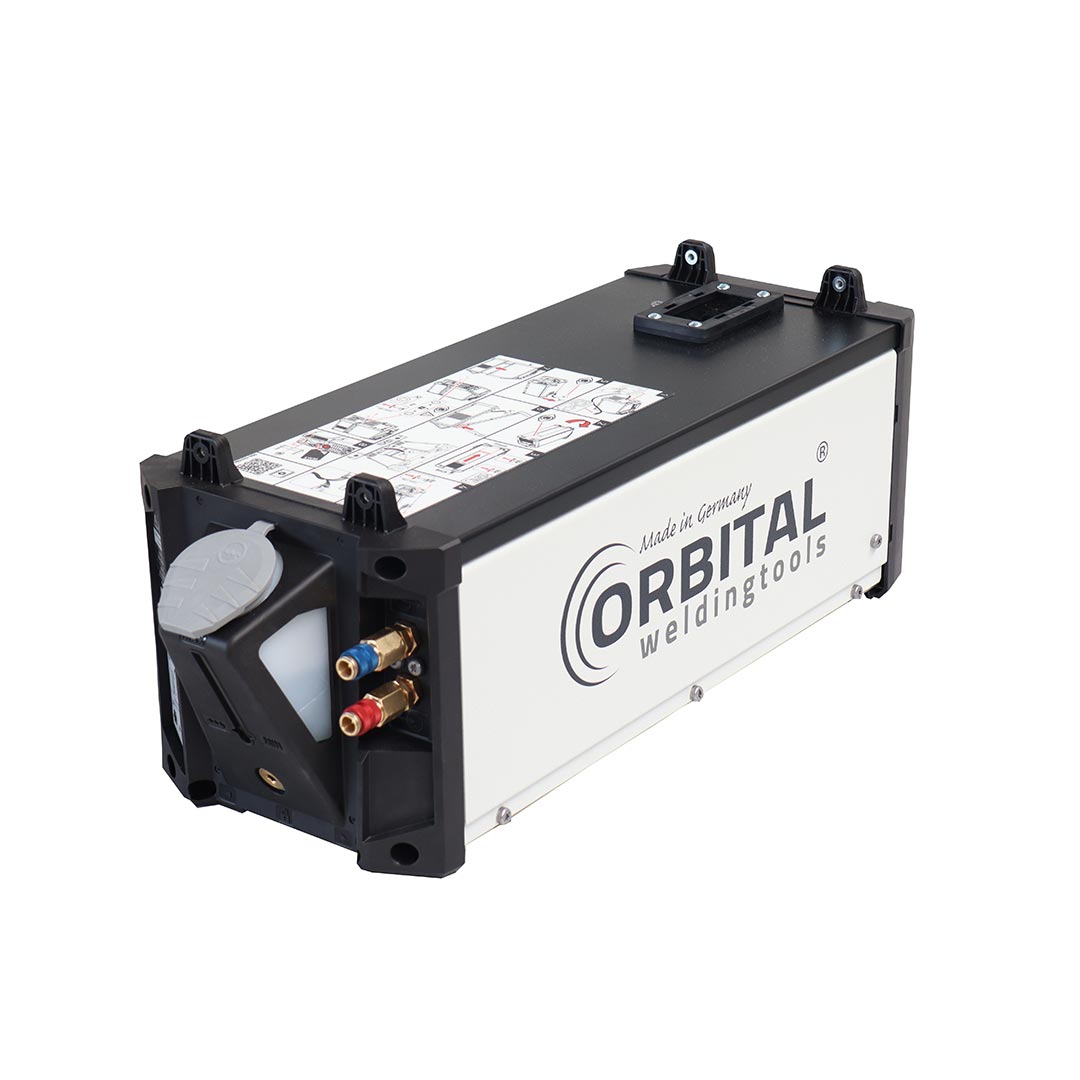

Vesijäähdytys (valinnainen)

Tietyt hitsaustehtävät vaativat ”viileää päätä” – tai orbitaalihitsausjärjestelmiemme tapauksessa jäähdytysyksikön.

Jos hitsattavien kappaleiden määrän on oltava pitkällä aikavälillä suurempi tai putken seinämän on oltava hieman paksumpi, orbitaalijäähdytysyksikkö tukee järjestelmiä vesijäähdytteisillä hitsauspolttimilla, jotta hitsausprosessi kestää pidempään ilman ylikuumenemista.

Myös tässä luotamme EMW GmbH:n asiantuntemukseen, joka valmistaa tarpeisiimme sopivan orbitaaliversion.

Kaasujäähdytteiset hitsauspäät, CHW G ja CHW G/W

• Hitsauspäiden pikavaihtojärjestelmä
• Sama käyttöyksikkö soveltuu sekä G että G/W hitsauspäille
• Kiinnitysleukojen pikavaihto
• High purity collets for perfect gas protection
• Kestävä leukojen kiinnitys
• Korkein käyttösuhde ilman vesijäähdytystä

Vesijäähdytteiset, CHW W

• Hitsauspäiden pikavaihtojärjestelmä
• Sama käyttöyksikkö soveltuu kaikille W hitsauspäille.
• CHW W drive unit with water-stop-connector
• Kiinnitysleukojen pikavaihto
• High purity collets for perfect gas protection
• Kestävä leukojen kiinnitys
• Erittäin korkea käyttösuhde vesijäähdytyksellä

CHW 13 G/W

Suljettu hitsauspää (Putkikoot OD 3.17 – 12,7 mm /1/8″-0.50″)

CHW 21

CHW 21 G/W Suljettu hitsauspää (Putkikoot OD 3.17 – 21.3 mm /1/8″-0.839″)

CHW 38 | CHW 38 G/W

Suljettu hitsauspää (Putkikoot OD 3.17 – 38.1 mm /1/8″-1 1/2″)

CHW 76

CHW 76 G Suljettu hitsauspää (Putkikoot OD 6 – 76.2 mm/ 1/4″-3″)

CHW 115

CHW 115 G Suljettu hitsauspää (Putkikoot OD 6.0 – 114.3 mm /1/4″-4 1/2″)

OHW 330 on avoin hitsauspää, jolla on tällä hetkellä markkinoiden laajin käyttöalue.

Molemmat leuat on asetettu kiinnitettävän putken halkaisijan mukaan. Toinen leuka pysyy paikallaan yhdessä asennossa. Vastakkainen leuka on suunniteltu siten, että se voi värähtelyä vastaavassa kiinnityshalkaisijassa. Tämä leuka kompensoi siten kiinnitettävän putken ovaalisuudesta johtuvaa epätasaisuutta.

• OHW:n avoimille hitsauspäille on ominaista erittäin kapea kiinnitysjärjestelmä
• Kestävä rakenne
• Portaattomasti säädettävä kiinnitysmekanismi
• Hitsauspäät voidaan helposti keskittää putkeen ja ne kiinnitetään tartuntavivun avulla
• Valokaaren pituus pidetään mekaanisella pinnanseurannalla vakiona
• Integroidun käynnistys-/pysäytysanturin ansiosta ei tarvita erillistä kaukosäädintä
• Saatavilla 90 astetta kallistuva polttimen pidike (OHW 80, OHW 115, OHW 170)
• Polttimen runkoon voidaan liittää ylimääräinen lankakonsoli

OHW 80

(Putkikoot OD 10 – 76.2 mm)

OHW 115

(Putkikoot OD 20 – 114.3 mm)

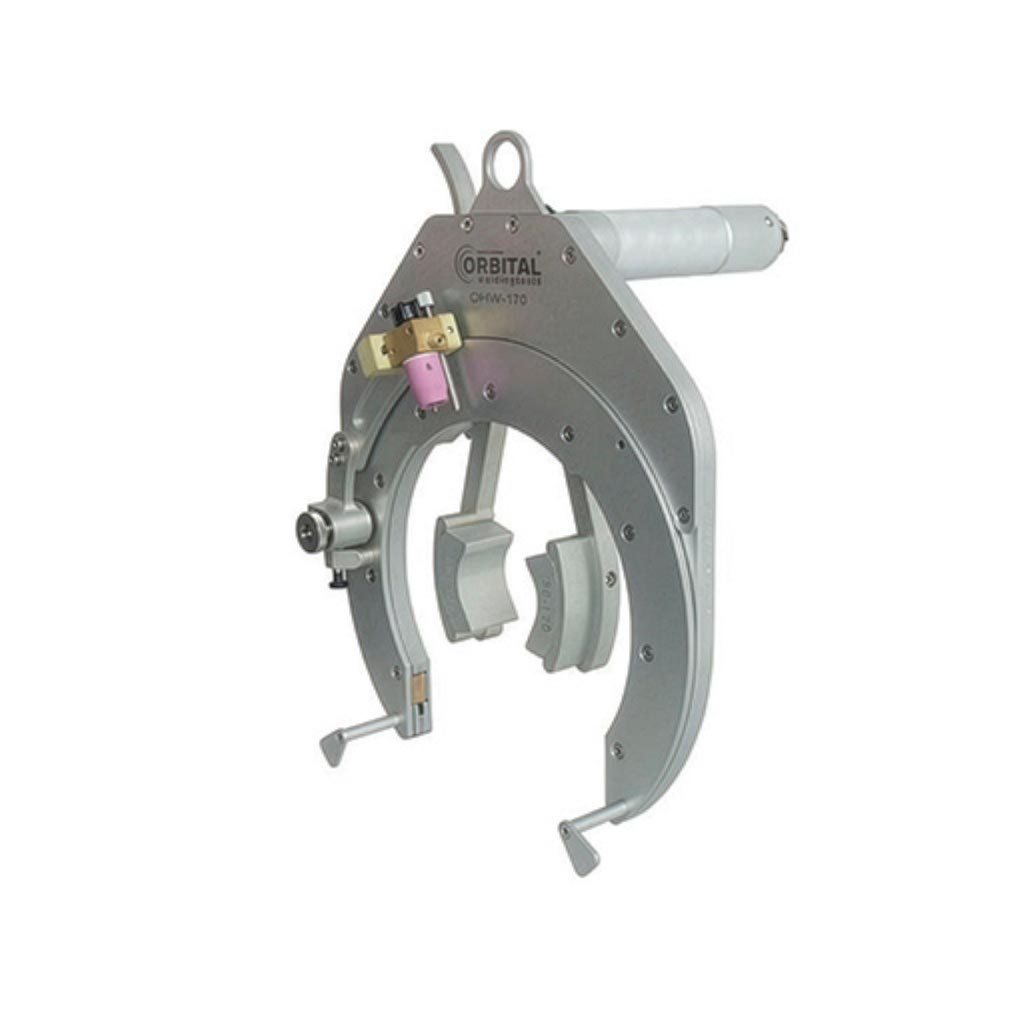

OHW 170

(Putkikoot OD 40 – 168.3 mm)

OHW Special

(Putkikoot OD 10-51 mm) [kuva 7443]

OHW 330

(Putkikoot OD 168.3 – 330 mm)

OHW80 AVC/OSC

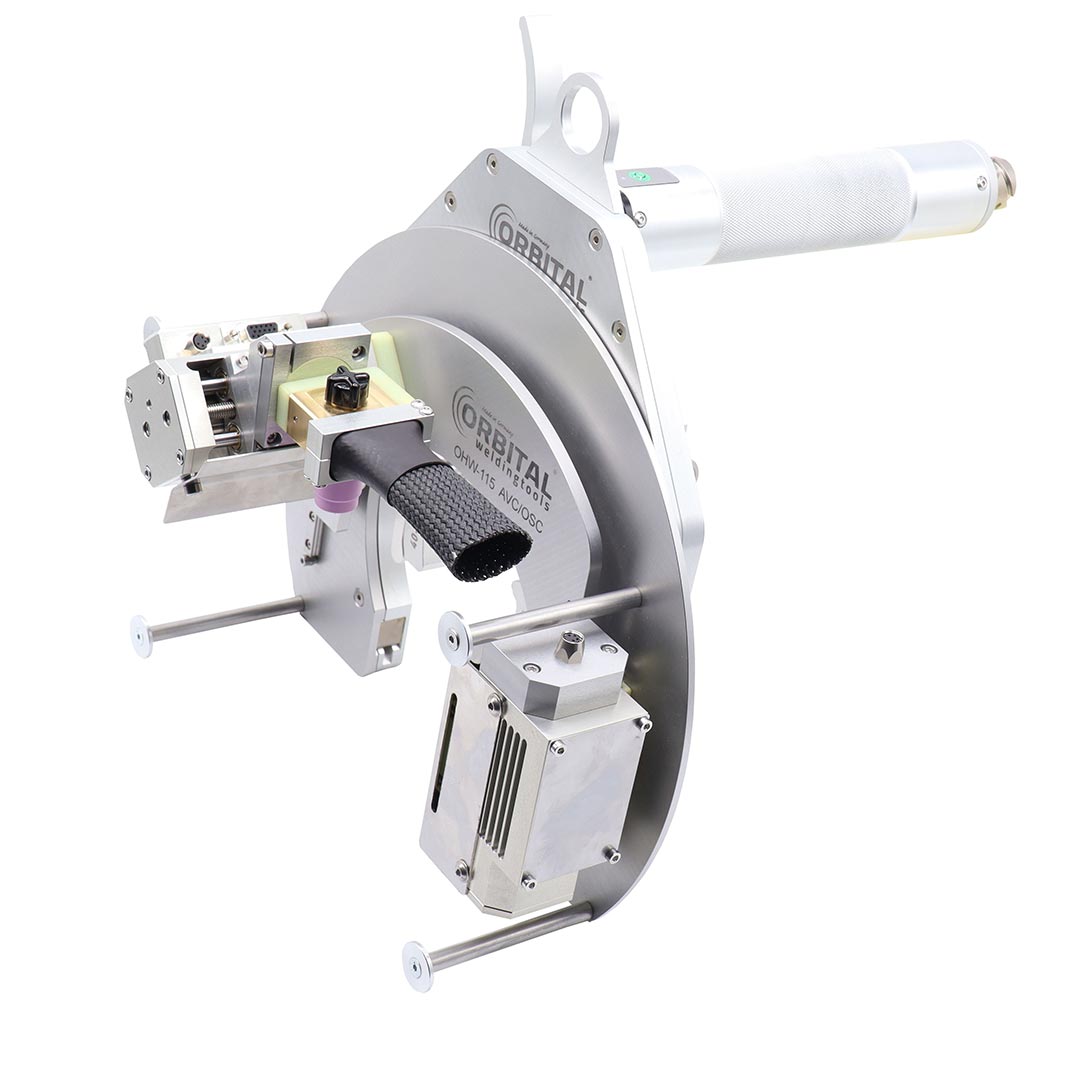

OHW 115 AVC/OSC

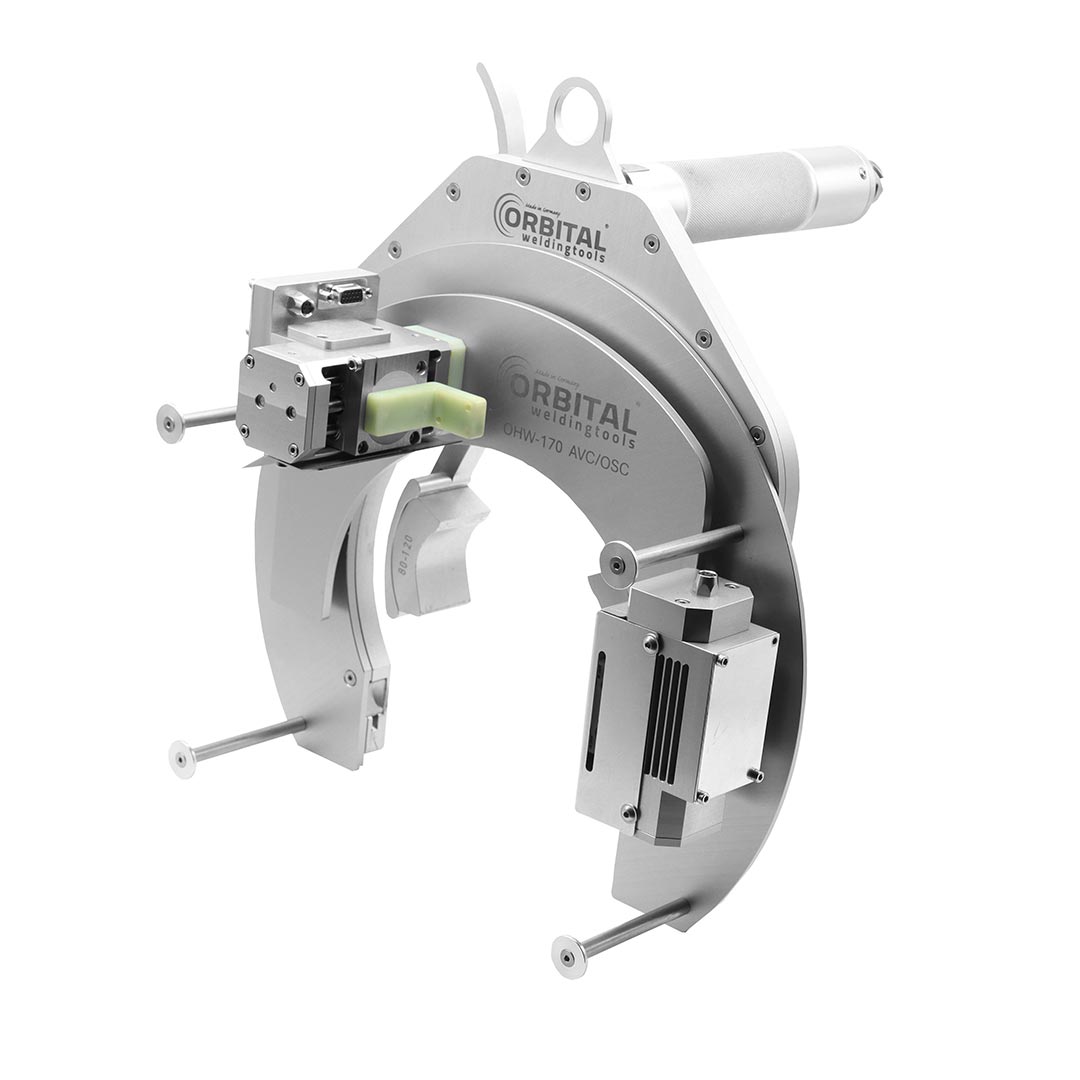

OHW 170 AVC/OSC

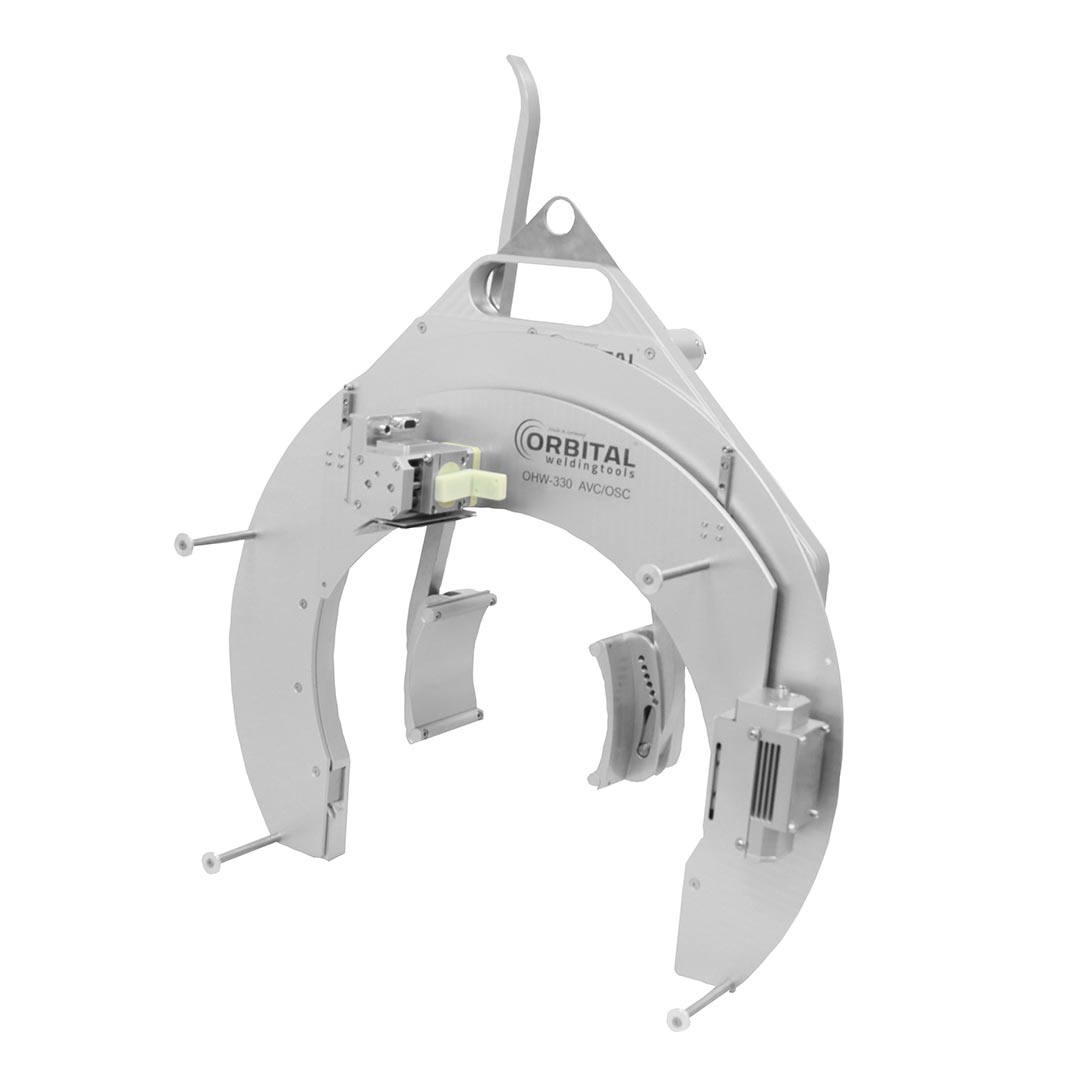

OHW 330 AVC/OS

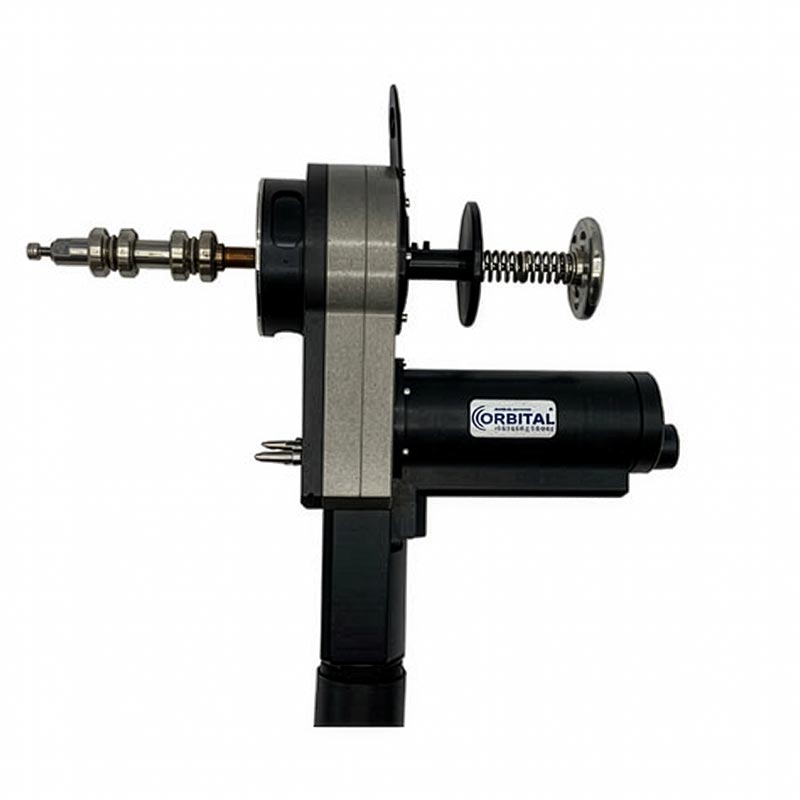

TSH 120

• Kevyt ja kätevä putken ja putkilevyn hitsauspää pienille seinämänpaksuuksille ja putken halkaisijoille (3-40mm) ilman lisäainelankaa
• Vesijäähdytteinen koneen runko
• Hitsauspään kääntöpisteiden tuet mahdollistavat oikean kontaktin löytämisen missä tahansa putkilevyn asennossa
• Putken keskitys on erittäin tarkkaa, mikä tapahtuu karan ja itsekeskittyvien jousipatruunoiden avulla.
• Päätä voidaan käyttää kaksoiskaasukammion kanssa esimerkiksi titaanin hitsaukseen.
• Elektrodin helppo sijoittaminen vastaavaan putken halkaisijaan
• Elektrodin halkaisija 1,0–2,4 mm
• Paino 2 kg

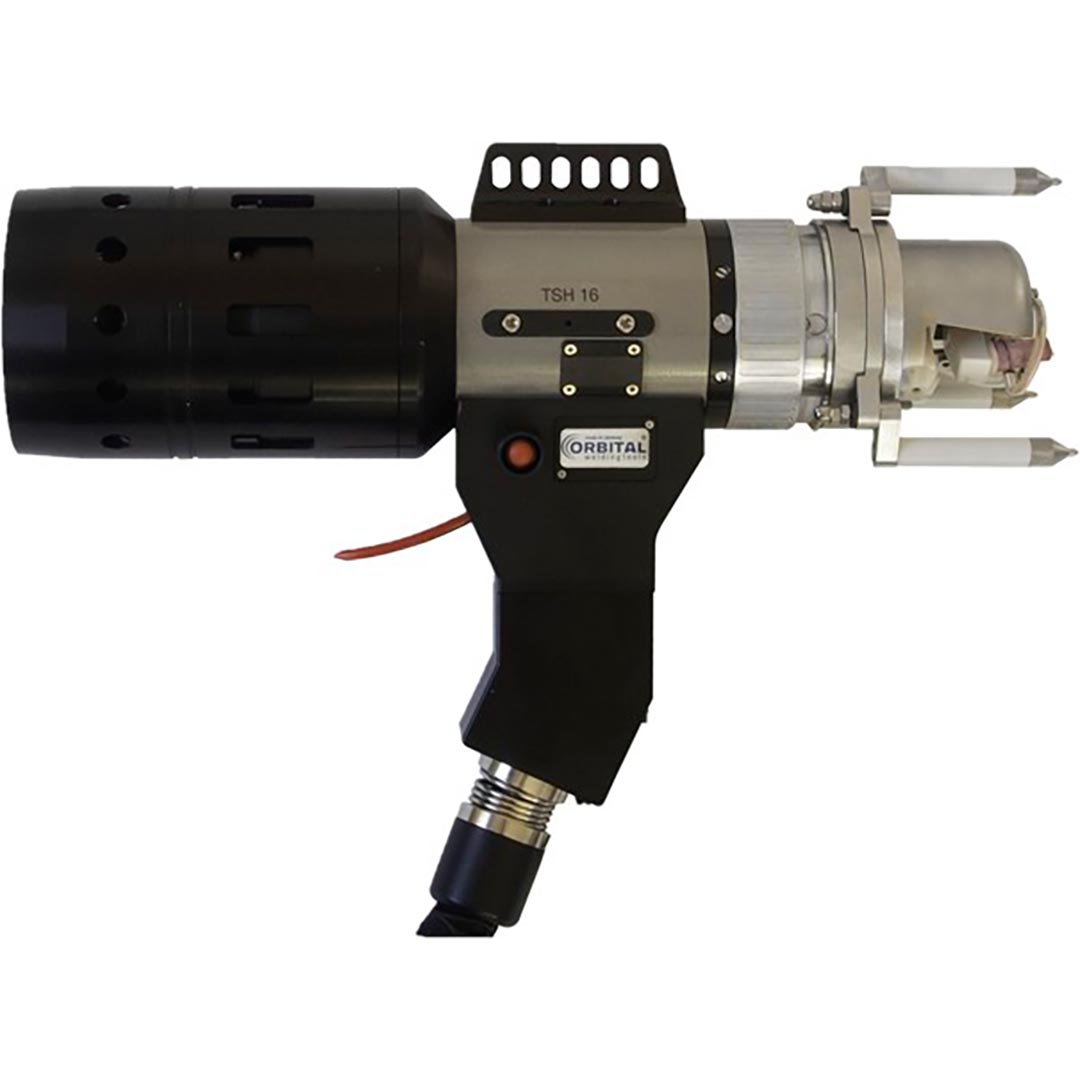

TSH 16

• Kestävä putki-putkilevyhitsauspää äärimmäisiin olosuhteisiin
• Poltin ja runko ovat täysin vesijäähdytteisiä
• Polttimen rungon asento putkilevyyn nähden on jatkuvasti säädettävissä
• Polttimen kääntö jopa 30° (pienennetty halkaisija alue)
• Asemointi keskitystyökalulla hitsattavaan putkeen hitsattavaksi
• Lisävarusteena saatava kylmälankalaite pyörii synkronisesti polttimen kanssa varmistaen tasaisen langansyötön
• Field of application mm/inch Ø 10-80 mm/0.394″-3.150″
• Wire coil 1 kg, D100
• Lisäainelangan halkaisija 0,6-1,2 mm
• Paino ilman langansyöttöä 8 kg
• Paino langansyötöllä 10 kg

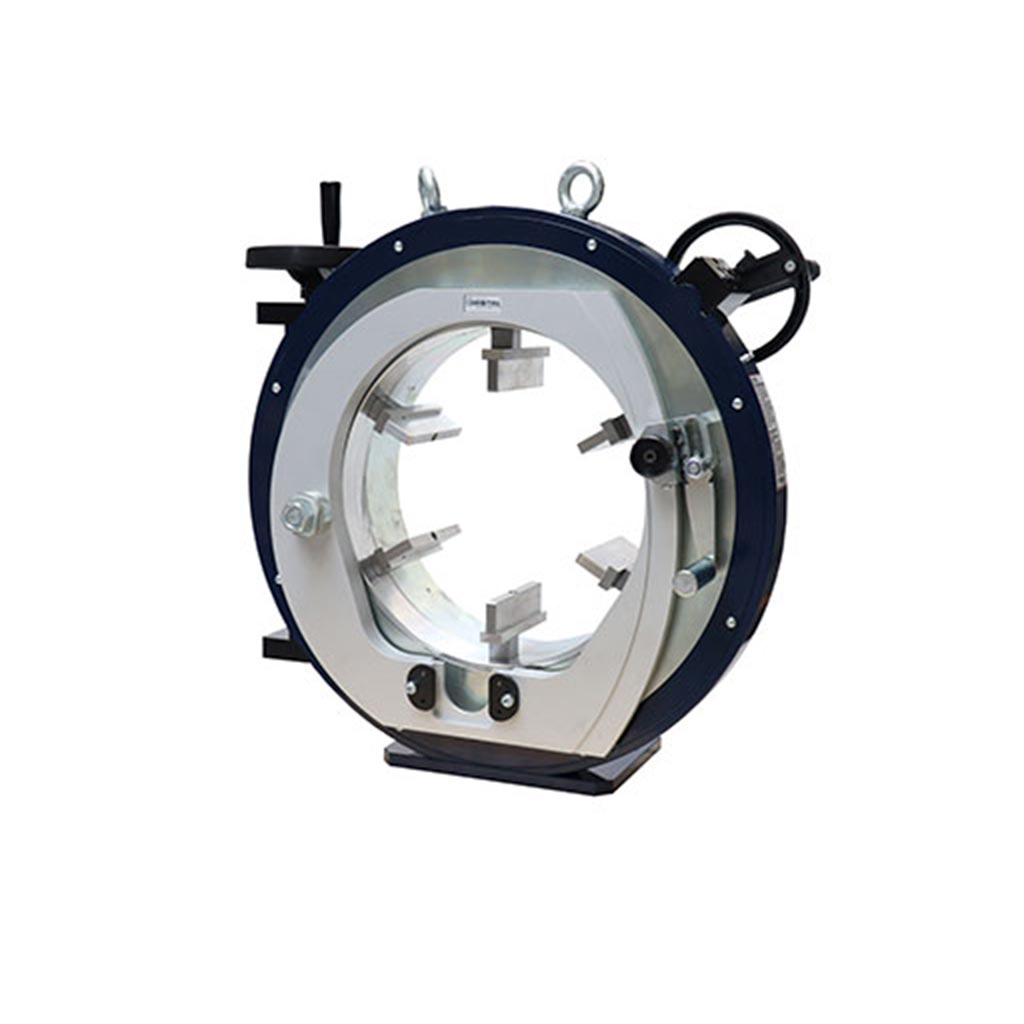

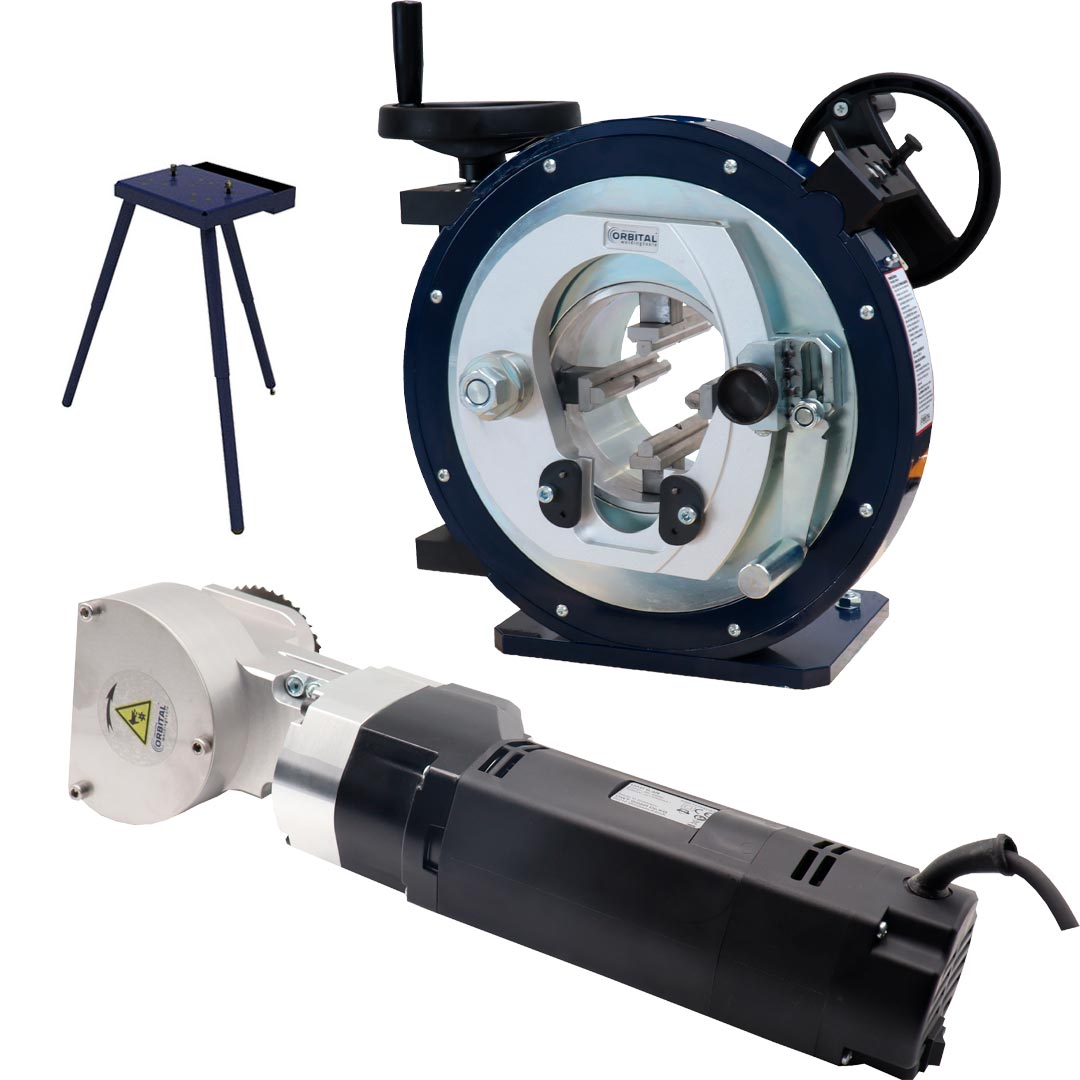

OrbiCut 130

• Perusleuat ruostumattomasta teräksestä ø 29 – ø 130 mm
• Lisäleuat ø 4 – 104 mm
• Leikkaustarkkuus: suorakulmaiset leikkaukset < 0,25 mm
• Moottorissa 2 teräasentoa
• Paino: 44 kg
• Terien ja leukojen välinen etäisyys 2/13,5 mm
• Konsentrinen kiinnitys 4 ruostumattomasta teräksestä valmistetulla leualla, vakiona, putken vääntymisen estämiseksi
• Kääntökahva vakiona
• Lisävaruste: Tukijalat OrbiCut130/230/330:lle
• Lisävaruste: sähköinen pyöritys

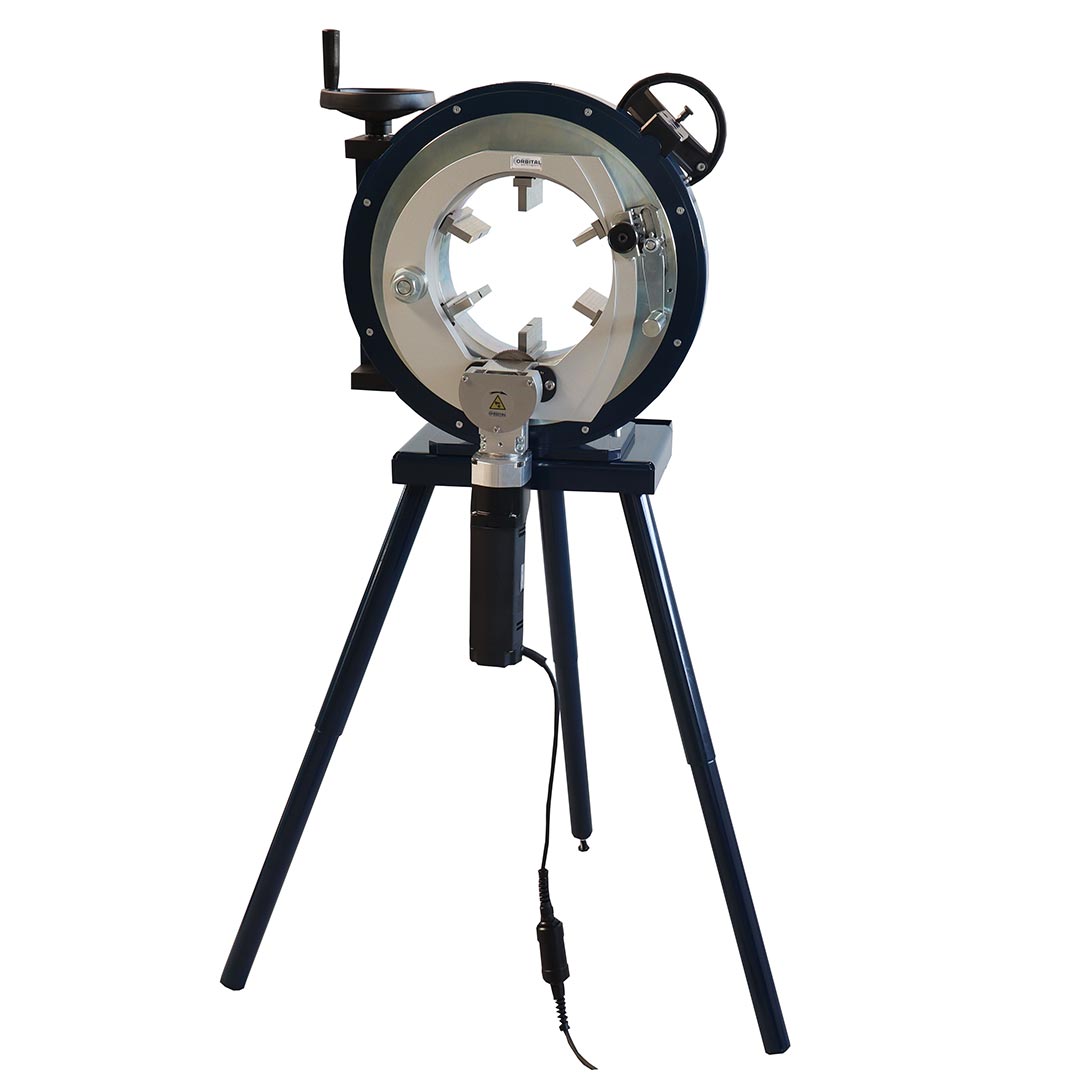

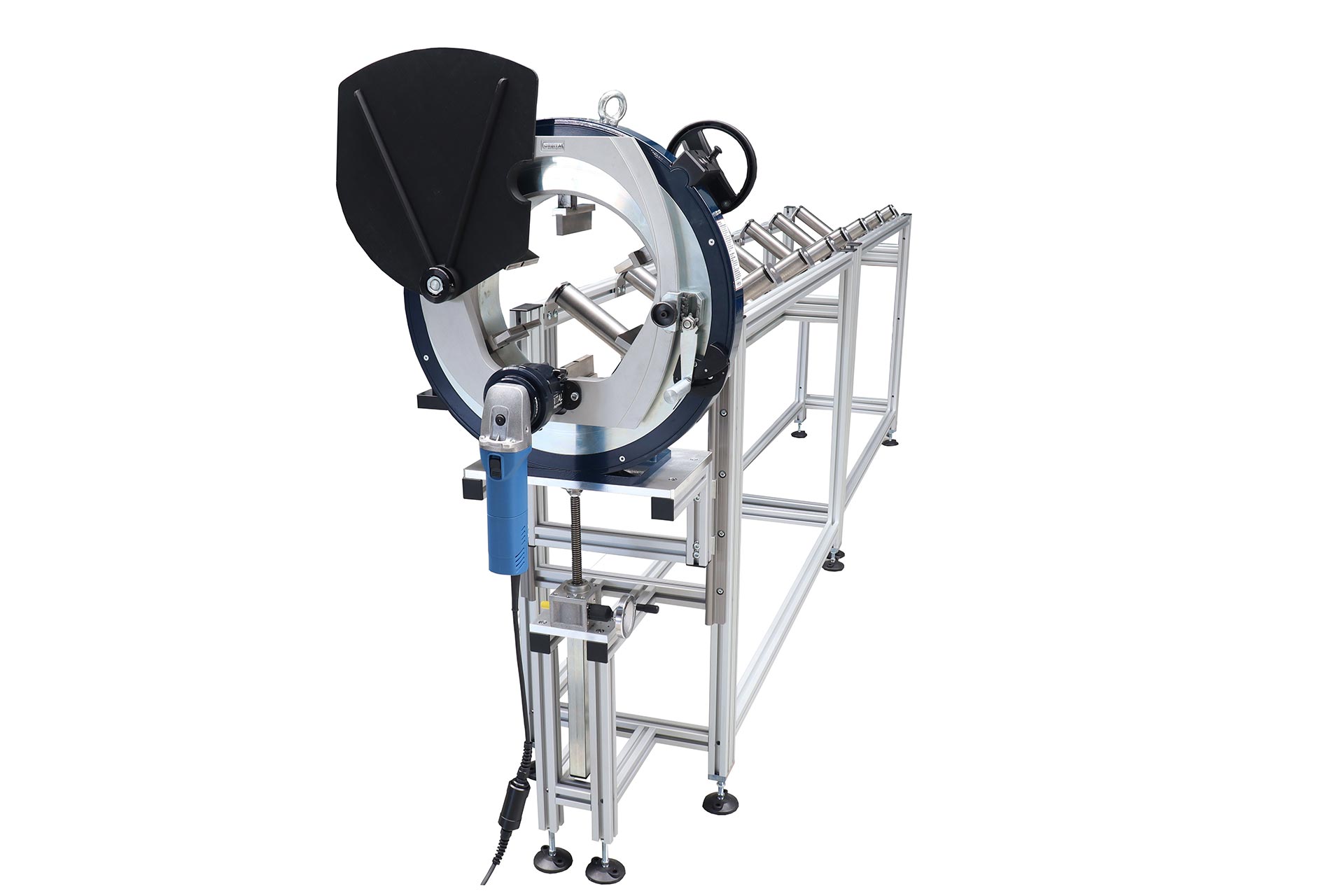

OrbiCut 230

• Perusleuat ruostumattomasta teräksestä ø 85–230 mm
• Lisäleuat ø 60–160 mm
• Lisävaruste: Erikoisleuat D = 19–114 mm – käytettävissä 80mm terien kanssa
• Leikkaustarkkuus: suorakulmaiset leikkaukset < 0,25 mm
• Moottorissa 2 teräasentoa
• Paino: 56 kg
• Terän ja leukojen välinen etäisyys 2/13,5 mm
• Vakiona keskitetty kiinnitys 6 ruostumattomasta teräksestä valmistetulla leualla putken vääntymisen estämiseksi
• Kääntökahva vakiona: pidentää terän käyttöikää ja optimoi leikkauslaadun
• Lisävaruste: Tukijalat OrbiCut130/230/330:lle
• Lisävaruste: sähköinen pyöritys

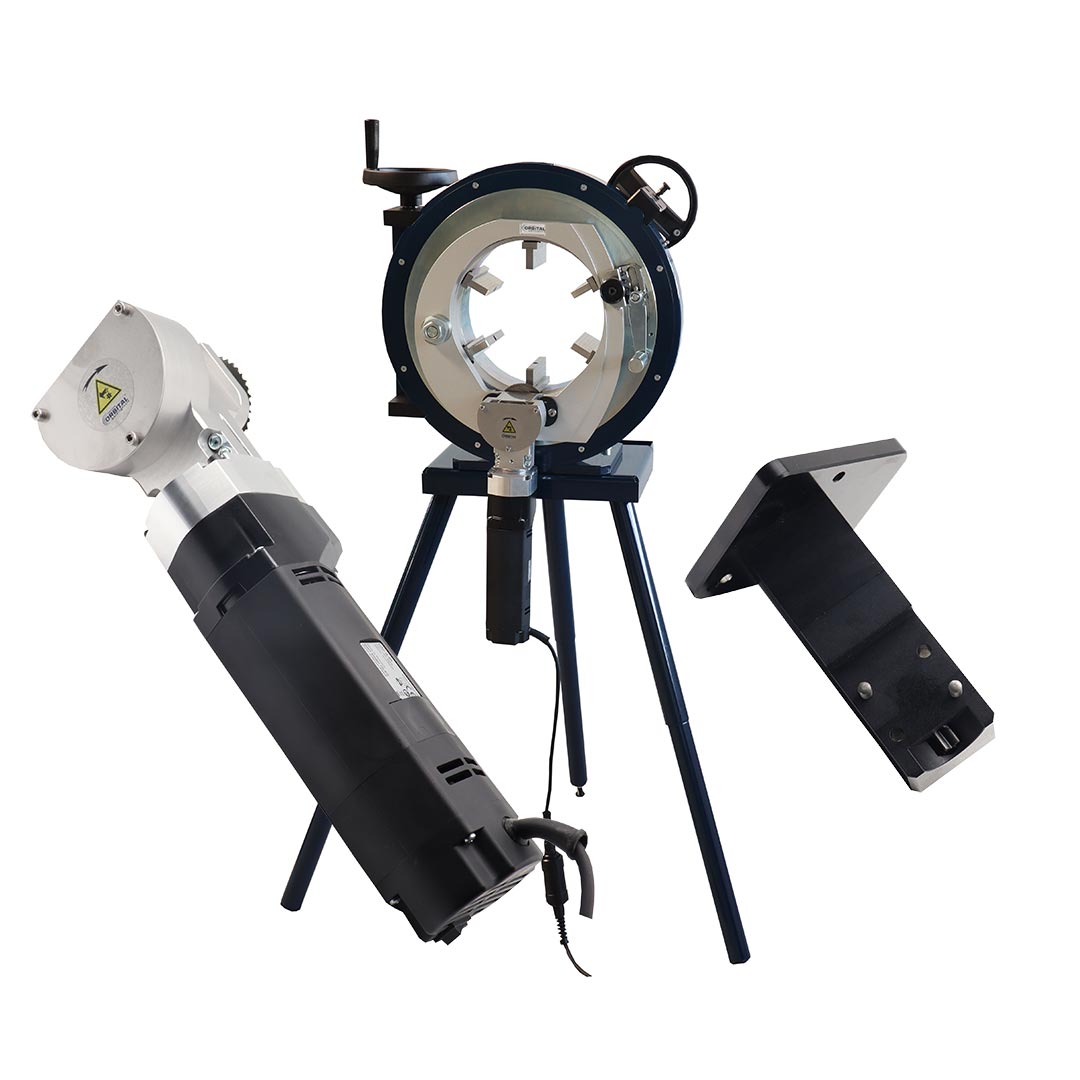

OrbiCut 330

• Perusleuat ruostumattomasta teräksestä ø 160–330 mm
• Lisäleuat ø 110–210 mm
• Leikkaustarkkuus: suorakulmaiset leikkaukset < 0,25 mm
• Moottori, jossa 2 teräasentoa
• Paino: 69 kg
• Terien ja leukojen välinen etäisyys 2/13,5 mm
• Vakiona konsentrinen kiinnitys 8 ruostumattomasta teräksestä valmistetulla leualla putken vääntymisen estämiseksi
• Kääntökahva vakiona
• Lisävaruste: Tukijalat OrbiCut130/230/330:lle
• Lisävaruste: sähköinen pyöritys

OrbiCut 520

• Perusleuat ruostumattomasta teräksestä ø 402–520 mm
• Lisäleuat ø 246–401 mm
• Lisäleuat ø 139,7–245 mm
• Leikkaustarkkuus: suorakulmaiset leikkaukset < 0,25 mm
• Moottori, jossa 2 teräasentoa
• Paino: 195 kg
• Terien ja leukojen välinen etäisyys 2/13,5 mm
• Vakiona konsentrinen kiinnitys 8 ruostumattomasta teräksestä valmistetulla leualla putken vääntymisen estämiseksi
• Kääntökahva vakiona
• Lisävaruste: sähköinen pyöritys

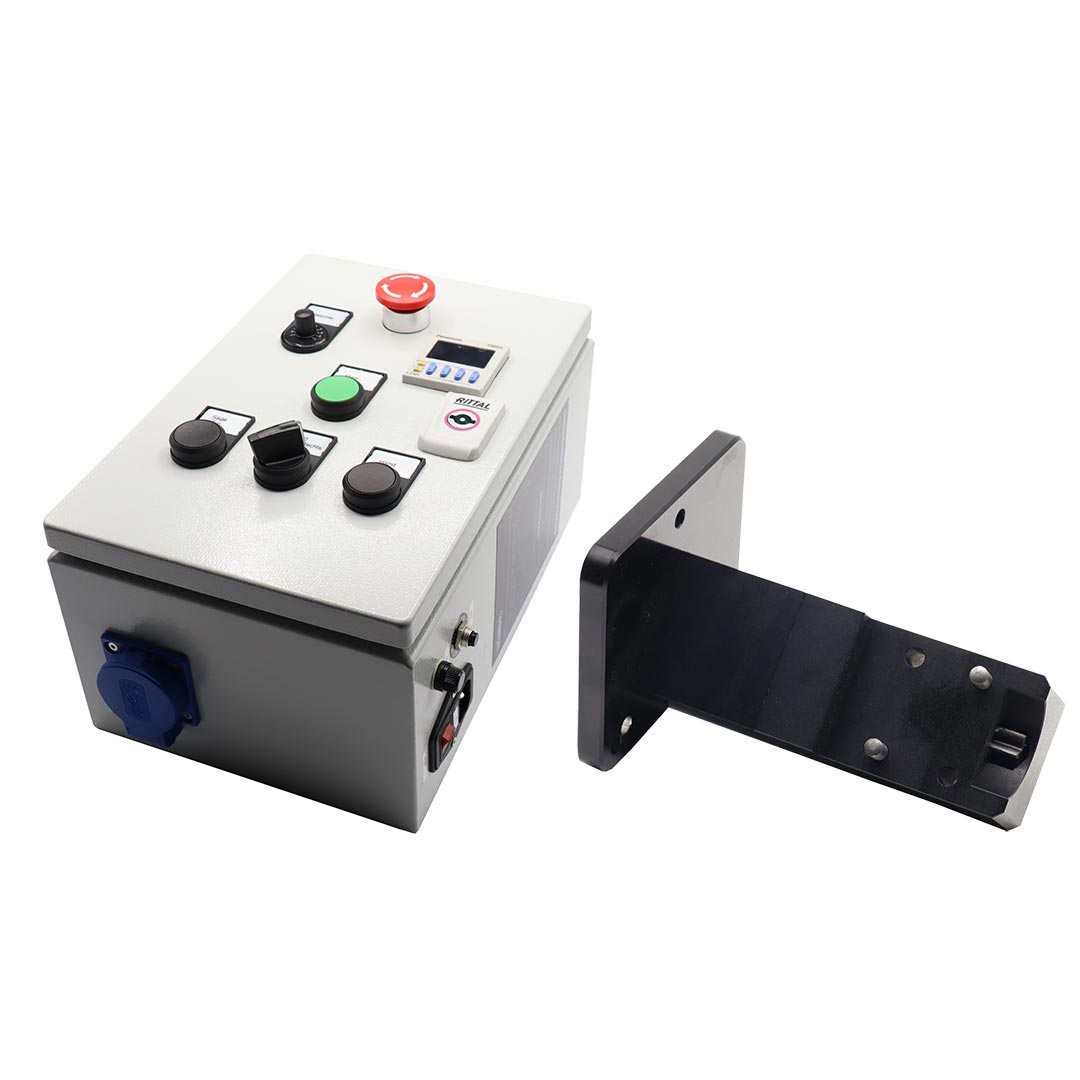

OrbiCut Rotation

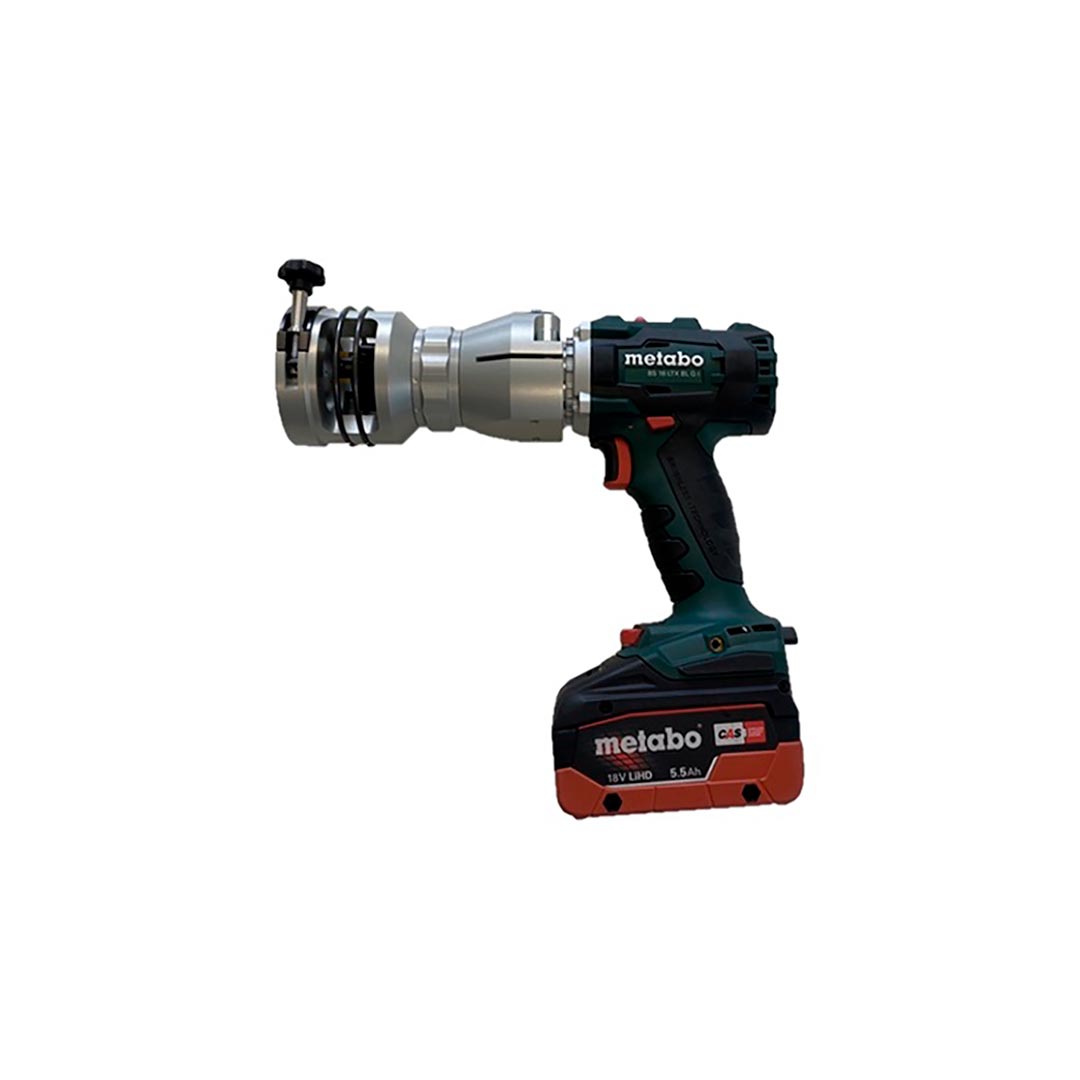

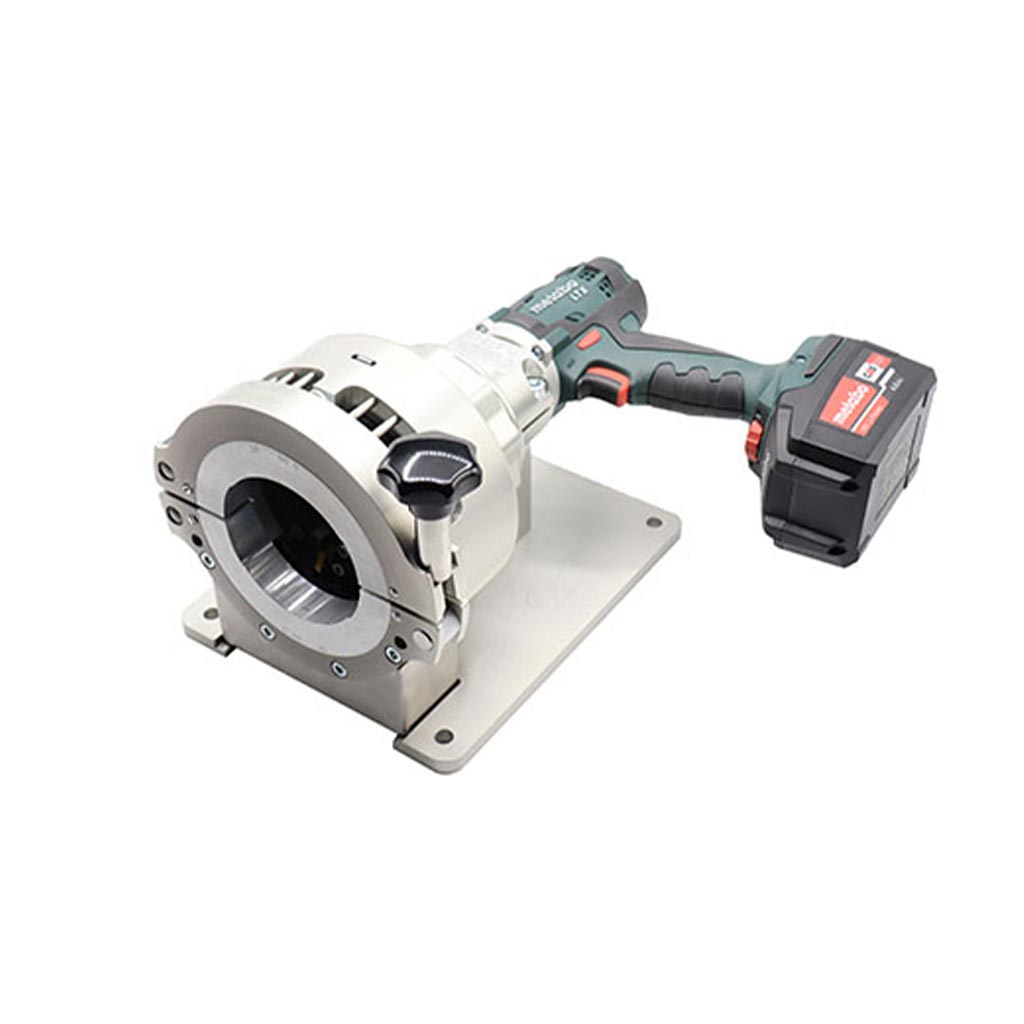

OrbiPlan 38 Accu [kuva 8322]

• OD 3 – 38,1 mm
• Sis. työkalunpitimen HSS- erikoisterällä
• Tarkka manuaalinen syöttö asteikolla
• Paino 3 kg
• Suojausluokka II
• Teho 18 V/4,0 Ah
• Sisäänrakennettu elektroninen nopeudensäätö

OrbiPlan 38 230V

• OD 3 – 38,1 mm
• Sis. työkalunpitimen HSS-erikoisterällä
• Tarkka manuaalinen syöttö asteikolla
• Paino 3 kg
• Sähkökäyttöinen, yksivaiheinen vaihtovirtamoottori
• Suojausluokka II
• Teho 1010 W (1,5 hv)
• Sisäänrakennettu elektroninen nopeudensäätö 0–144 rpm

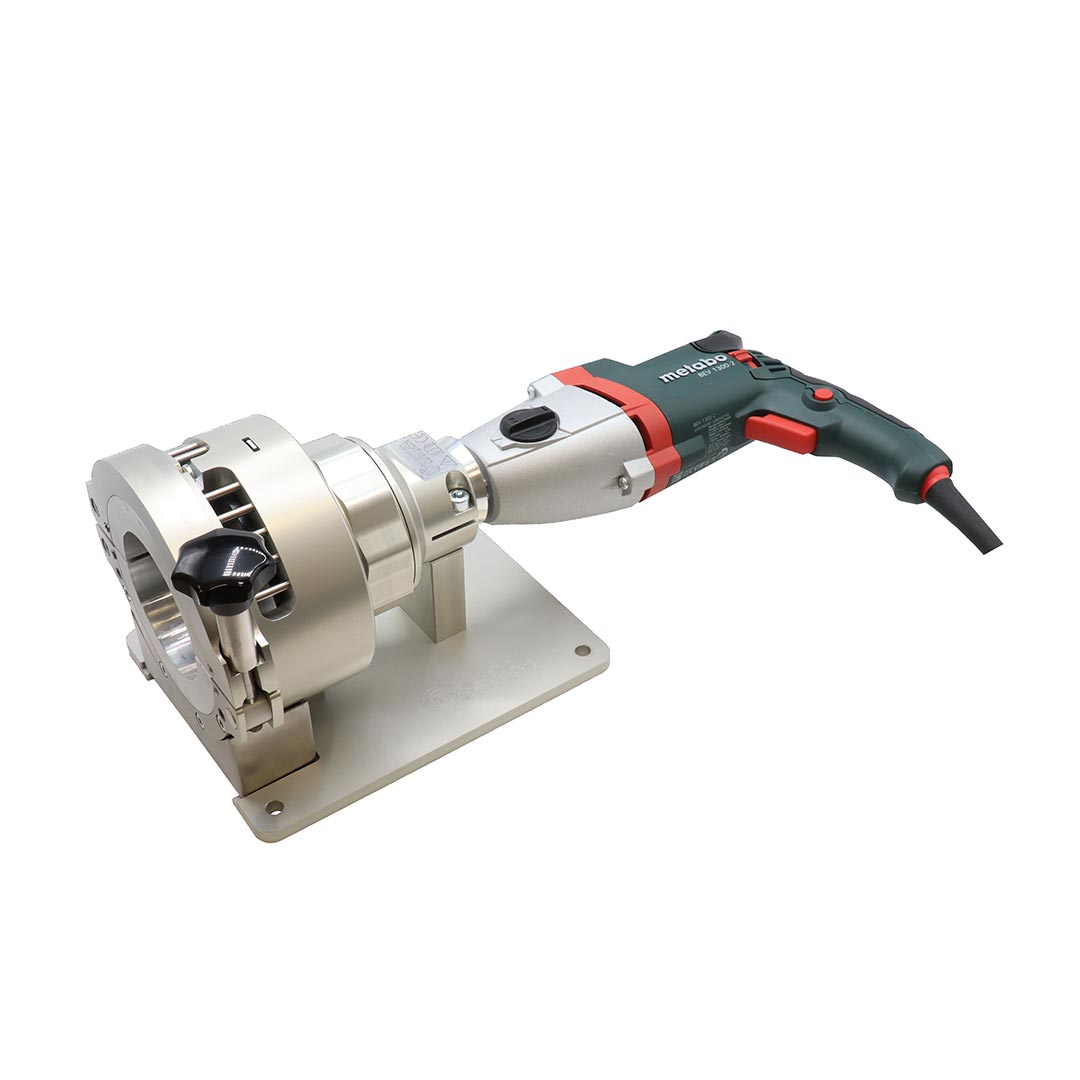

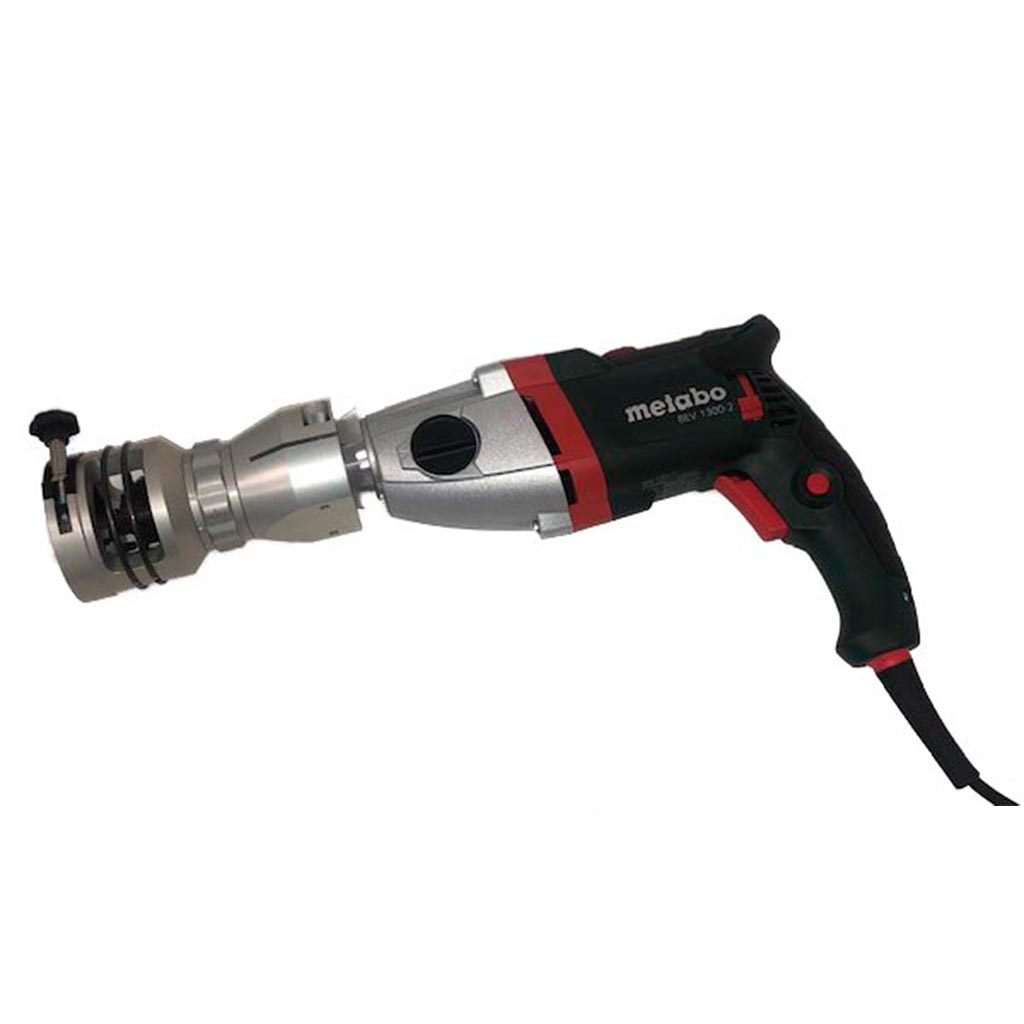

OrbiPlan 115 [kuva OrbiPlan115_230V_7960]

• 220V
• OD 3 – 114,3mm
• Sis. työkalunpitimen erityisellä HSS-terällä
• Maks. seinämän paksuus 4,0 mm
• Tarkka manuaalinen syöttö asteikolla
• Paino 13,2 kg
• Sähkökäyttöinen, yksivaiheinen vaihtovirtamoottori
• Suojausluokka II
• Teho 1010 W (1,5 hv)
• Sisäänrakennettu elektroninen nopeudensäätö 0–144 rpm

OrbiPlan 115 Accu

• OD 3 – 114,3mm
• Sis. työkalunpitimen HSS-erikoisterällä
• Tarkka manuaalinen syöttö asteikolla
• Paino 13,2 kg
• Akkukäyttöinen
• Suojausluokka II
• Teho 18 V/4,0 Ah
• Sisäänrakennettu elektroninen nopeudensäätö
• Maks. seinämän paksuus 4,0 mm
• Sis. yhden terän
• Sis. 2 x Li-ion-akkua
